Κάθετη αντλία πηλού
>
|
| Τόπος καταγωγής | Sichuan, Κίνα |
| Μάρκα | horizontal-slurrypump.com |
| Πιστοποίηση | ISO9001 |
| Αριθμό μοντέλου | COem |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

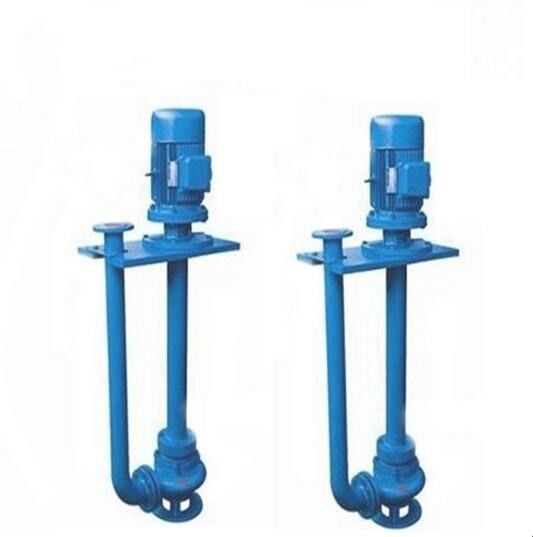

Βαρέων καθηκόντων μακριά εξουσιοδότησης αντλία μεταλλείας άμμου αντλιών άξονων υπηρεσιών κάθετη με το πιάτο υποστήριξης
Σχέδιο δομών
| 1 | Περίβλημα Volute | 2 | υποστήριξη | 3 | Βάση μηχανών |
| 4 | Στροφείο | 5 | Αριστερό πιάτο υποστήριξης | 6 | Σωλήνας απαλλαγής |
| 7 | Οπίσθιο πιάτο σκαφών της γραμμής | 8 | Φέρον σώμα | 9 |
Σωστό πιάτο υποστήριξης |
Το προϊόν συνοψίζει
a. Οι κάθετες αντλίες πηλού ZJL-σειρών είναι ενιαία αντλία πηλού σκηνικής ενιαίος-αναρρόφησης φυγοκεντρική.
b. Οι αντλίες ZJL-σειρών είναι σύμφωνα με τη θεωρία των διφασικών ρευστών και σχεδιάζονται σύμφωνα με την αρχή τη συνολική απώλεια.
c. Η γεωμετρική μορφή των τμημάτων μεταβάσεων ροής της είναι κατάλληλη για τον όρο ροής του μέσου.
d. Το υψηλό υλικό αντοχής, αντίστασης διάβρωσης και αντίστασης αντίκτυπου χρησιμοποιείται για τα τμήματα μεταβάσεων ροής για να βελτιώσει τη ζωή υπηρεσιών.
Παράμετρος
|
Πρότυπο |
Καθαρίστε την απόδοση νερού |
||||
|
Περιστρεφόμενη ταχύτητα ν |
Ροή Q |
Επικεφαλής Χ |
Δύναμη PA άξονων |
Αποτελεσματικότητα η |
|
|
150ZJL-A35 |
590-980 |
119-364 |
4.4-17.9 |
3.9-15.3 |
63.1-68.1 |
|
100ZJL-A36 |
970-1480 |
76-239 |
15.3-51.1 |
9.6-32.1 |
54.1-58.9 |
|
80ZJL-A33 |
970-1480 |
42-157 |
8.1-48.6 |
8.7-33.2 |
52.3-56.5 |
|
65ZJL-A38 |
970-1470 |
50-120 |
19.4-52.3 |
6.9-28.8 |
42.7-45.8 |
|
65ZJL-A30 |
960-1470 |
25-98 |
11.1-34.7 |
2.3-13.4 |
43.7-51.9 |
|
50ZJL-A40 |
970-1470 |
21-65 |
16.5-58.3 |
5.5-22.1 |
29.9-34.1 |
|
50ZJL-A36 |
970-1470 |
36-85 |
13.1-42.7 |
4.7-20.7 |
31.2-39.4 |
|
50ZJL-A20 |
910-1440 |
10.8-38 |
4.3-10.7 |
0.4-2 |
31.2-38.6 |
|
40ZJL-A35 |
970-1470 |
15.8-47.6 |
13.6-42.9 |
3.8-14.1 |
27.3-33.8 |
|
40ZJL-A25 |
910-1440 |
6.6-22.9 |
7.2-21.5 |
0.6-2.8 |
26.1-37.6 |
|
40ZJL-A21 |
910-1140 |
6.0-9.5 |
6.8-17 |
0.4-2.6 |
27.9-44.6 |
Εικόνα και λεπτομέρειες προϊόντων
Σχέδια εγκατάστασης
