οριζόντια φυγοκεντρική αντλία
>
|
| Τόπος καταγωγής | Sichuan, Κίνα |
| Μάρκα | horizontal-slurrypump.com |
| Πιστοποίηση | ISO9001 |
| Αριθμό μοντέλου | COem |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

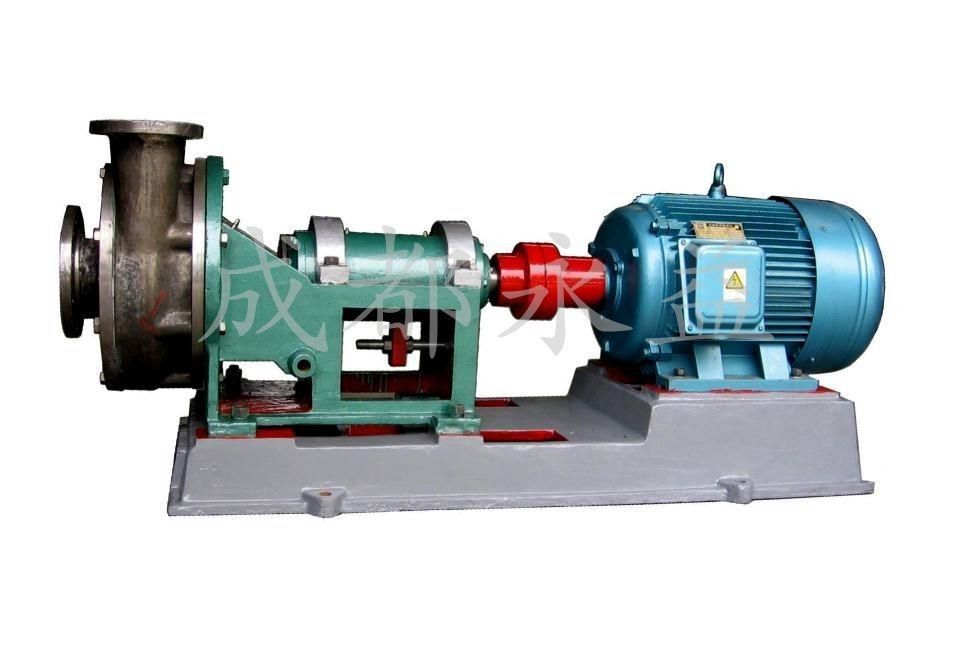

Ηλεκτρικός υψηλής θερμοκρασίας ανθεκτικός φυγοκεντρικών αντλιών ανοξείδωτου οριζόντιος
Περιγραφή προϊόντων
1. Οριζόντιες αντιδιαβρωτικές φυγοκεντρικές αντλίες, με το ευρύχωρο κανάλι ροής στροφείων και την ανώτερη υδραυλική απόδοση.
2. Το πίσω σάβανο του στροφείου είναι εξοπλισμένο με την πίσω λεπίδα, η οποία μπορεί να μειώσει τη διαρροή μέσων.
3. Οι μεταβλητοί τύποι σφραγίδων άξονων (συμπεριλαμβανομένης της μηχανικής σφραγίδας, της δυναμικής σφραγίδας + της σφραγίδας συσκευασίας, της δυναμικής σφραγίδας + της σφραγίδας Κ-τύπων) υιοθετούνται για να καλύψουν τις απαιτήσεις σφράγισης άξονων για τα μεταβλητά μέσα
Χαρακτηριστικό γνώρισμα δομών
Ακτινωτή διάσπαση, οπίσθια πόρτα, ενιαία φυγοκεντρική αντλία σκηνικής ενιαία αναρρόφησης volute
Στροφείο: ανοικτό στροφείο, semi-open στροφείο, στροφείο δίνης και κλειστό στροφείο.
Το κλειστό στροφείο σχεδιάζεται ως στροφείο ευρύς-ροής σύμφωνα με την αρχή της πολυφασικής ροής, η οποία είναι ευεργετική στη μετάβαση του στερεού μέσου χωρίς απόφραξη
το στροφείο σχεδιάζεται με τις πίσω λεπίδες
οι μπροστινές πίσω λεπίδες χρησιμοποιούνται για να αποτρέψουν το μέσο από να ρεύσουν πίσω προς τον κολπίσκο αντλιών
οι λεπίδες χρησιμοποιούνται για να μειώσουν την αξονική πίεση διαρροής και να ισορροπήσουν την αξονική δύναμη
το στροφείο τοποθετείται στον άξονα με μια κωνική τακτοποίηση για την εύκολες συνέλευση και την αποσύνθεση
το στροφείο στερεώνεται με το καρύδι στροφείων και τη βίδα κλειδώματος
Εφαρμογή
Οργανικά και ανόργανα οξέα: νιτρικό οξύ, θειικό οξύ, υδροχλωρικό οξύ και φωσφορικό οξύ.
Υδροξείδιο νατρίου ή ανθρακικό άλας νατρίου, αλκαλική λύση κ.λπ.
Οργανικές ενώσεις και άλλα διαβρωτικά πρώτες ύλες και προϊόντα.
Τεχνική παράμετρος
|
πρότυπο |
Απόδοση καθαρού νερού |
||||||
|
ροή (m3/h) |
κεφάλι (μ) |
ταχύτητα (r/min) |
μέγιστος αποδοτικότητα (%) |
NPSH (NPSHr) μ |
επικεφαλής βάρος αντλιών Κλ |
τμήμα άξονων |
|
|
40WD-250 |
8-20 |
15-28 |
1450 |
39 |
0,6 |
141 |
45 |
|
40WD-310 |
8-40 |
23-42 |
1450 |
45 |
1 |
257 |
55 |
|
40WD-350 |
8-45 |
35-54 |
1450 |
37 |
1 |
271 |
55 |
|
50WD-250 |
10-30 |
15-28 |
1450 |
40 |
0,7 |
146 |
45 |
|
50WD-310 |
15-60 |
25-42 |
1450 |
45 |
1.1 |
262 |
55 |
|
50WD-350 |
15-70 |
35-54 |
1450 |
50 |
1.1 |
286 |
55 |
|
50WD-400 |
20-75 |
50-75 |
1450 |
45 |
1.1 |
483 |
70 |
|
65WD-250 |
30-70 |
15-28 |
1450 |
48 |
1.1 |
149 |
45 |
|
65WD-310 |
30-90 |
25-40 |
1450 |
57 |
1.4 |
274 |
55 |
|
65WD-350 |
40-100 |
35-54 |
1450 |
59 |
1.5 |
280 |
55 |
|
65WD-400 |
50-120 |
45-75 |
1450 |
55 |
1.7 |
495 |
70 |
|
65WD-450 |
50-120 |
70-95 |
1450 |
52 |
1.7 |
524 |
70 |
|
80WD-250 |
70-100 |
15-25 |
1450 |
61 |
1.5 |
153 |
45 |
|
80WD-310 |
70-120 |
25-40 |
1450 |
62 |
1.7 |
288 |
55 |
|
80WD-350 |
70-160 |
35-52 |
1450 |
65 |
2.0 |
295 |
55 |
|
80WD-400 |
70-160 |
50-75 |
1450 |
62 |
2.0 |
500 |
70 |
|
80WD-450 |
70-160 |
70-95 |
1450 |
60 |
2.0 |
539 |
70 |
|
100WD-310 |
100-150 |
20-38 |
1450 |
65 |
1.9 |
293 |
55 |
|
100WD-350 |
100-220 |
35-50 |
1450 |
65 |
2.5 |
299 |
55 |
|
100WD-400 |
100-220 |
40-72 |
1450 |
65 |
2.5 |
529 |
70 |
|
125WD-310 |
120-260 |
18-36 |
1450 |
67 |
2.8 |
304 |
55 |
|
125WD-350 |
120-300 |
35-50 |
1450 |
68 |
3.2 |
307 |
55 |
|
125WD-400 |
140-350 |
45-70 |
1450 |
70 |
3.4 |
559 |
70 |
|
125WD-450 |
150-360 |
65-90 |
1450 |
67 |
3.6 |
741 |
80 |
|
150WD-310 |
200-400 |
18-35 |
1450 |
72 |
3.8 |
332 |
55 |
|
150WD-350 |
200-450 |
15-48 |
1450 |
75 |
4.2 |
333 |
55 |
|
150WD-400 |
200-450 |
40-65 |
1450 |
73 |
4.2 |
597 |
70 |
|
150WD-450 |
200-500 |
60-80 |
1450 |
67 |
4.5 |
753 |
80 |
|
200WD-350 |
300-600 |
28-47 |
1450 |
79 |
5 |
583 |
70 |
|
200WD-430 |
300-650 |
50-65 |
1450 |
75 |
5.2 |
765 |
80 |
|
250WD-350 |
400-900 |
26-45 |
1450 |
79 |
6.5 |
850 |
80 |
|
250WD-430 |
400-900 |
50-61 |
1450 |
75 |
6.5 |
910 |
90 |
Προδιαγραφή εργασίας
Ροή: 8-1000m3/h
Κεφάλι: 15120m
Περιστραφείτε την ταχύτητα:<1500rpm>
Πίεση: 1.6MPa
Θερμοκρασία: - 50℃-130℃
Δύναμη Motoe: 5.5-315KW
Δομή
|
*1 |
Βίδα κλειδώματος |
*8 |
Αίθουσα στροφείων κακίας |
15 |
Μπροστινό ρουλεμάν ΚΑΠ |
22 |
Τηγάνι πετρελαίου |
*29 |
Μανίκι |
|
2 |
Στόλισμα |
9 |
O-ring |
*16 |
Μπροστινό ρουλεμάν |
23 |
Καρύδι ρύθμισης |
30 |
Δαχτυλίδι με σφραγιδόλιθο νερού |
|
*3 |
Καρύδι στροφείων |
*10 |
Στροφείο κακίας |
17 |
Φέρον σώμα |
24 |
Βίδα ρύθμισης |
31 |
Υλικό πληρώσεως |
|
4 |
O-ring |
*11 |
Αίθουσα συσκευασίας |
18 |
Φέρον υποστήριγμα |
25 |
Φέρον υποστήριγμα σωμάτων |
32 |
O-ring |
|
*5 |
Στροφείο |
12 |
O-ring |
*19 |
Οπίσθιο ρουλεμάν |
*26 |
άξονας |
*33 |
κλειδιά |
|
*6 |
Σώμα αντλιών |
13 |
Ακροφύσιο νερού ξεβγαλμάτων |
20 |
Κάλυψη οπίσθιου ρουλεμάν |
27 |
Κάλυψη ασπίδων |
|
|
|
7 |
O-ring |
14 |
Νερό που διατηρεί το πιάτο |
21 |
Κλειδί |
28 |
Αδένας συσκευασίας |
|
Εικόνα προϊόντων
Διαδικασία
Συσκευασία και ναυτιλία
|
COem |
Αποδεκτός |
|
MOQ |
1 σύνολο |
|
Τιμή |
Διαπραγματεύσιμος |
|
Λιμένας |
Σαγκάη |
|
Πληρωμή |
T/T, L/C, Western Union |
|
Συσκευασία |
Ξύλινη περίπτωση εξαγωγής ή ως αίτημα του πελάτη |
|
Χρόνος παράδοσης |
40 ημέρες σύμφωνα με την ποσότητα διαταγής |
|
Ναυτιλία |
Θαλασσίως, αεροπορικώς, με το τραίνο |
